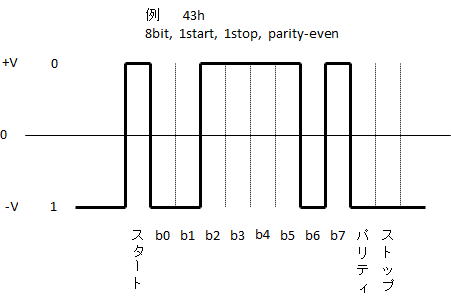

パリティ偶数の場合、b0〜b7とパリティの１の数が偶数になるように、パリティが生成される。
パリティ偶数の場合、b0〜b7とパリティの１の数が奇数になるように、パリティが生成される。
（ストップビットは１ビットのとき）
９６００ｂｐｓのとき、１ｂｉｔあたり約１０４ｕｓ
パリティなしの場合、１キャラクタは、１ｓｔａｒｔ＋８ｂｉｔ＋１ｓｔｏｐ ＝ １０ｂｉｔ
なので、１．０４ｍｓ必要。
９６００ｂｐｓ ８ｂｉｔ １ｓｔａｒｔ １ｓｔｏｐ ｐａｒｉｔｙーｎｏｎｅ
ＲＳ２３２Ｃ波形とＴＴＬ波形

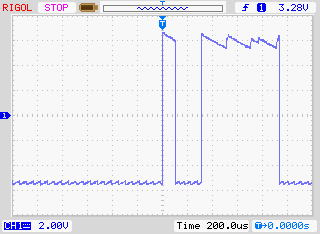

ＲＳ２３２Ｃ波形
パリティ偶数の場合、b0〜b7とパリティの１の数が偶数になるように、パリティが生成される。
パリティ偶数の場合、b0〜b7とパリティの１の数が奇数になるように、パリティが生成される。
（ストップビットは１ビットのとき）
９６００ｂｐｓのとき、１ｂｉｔあたり約１０４ｕｓ
パリティなしの場合、１キャラクタは、１ｓｔａｒｔ＋８ｂｉｔ＋１ｓｔｏｐ ＝ １０ｂｉｔ
なので、１．０４ｍｓ必要。
９６００ｂｐｓ ８ｂｉｔ １ｓｔａｒｔ １ｓｔｏｐ ｐａｒｉｔｙーｎｏｎｅ

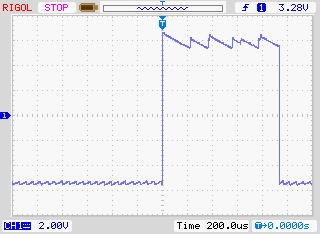

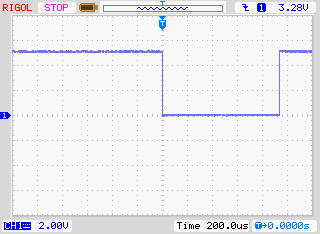

００ｈ ＲＳ２３２Ｃ ００ｈ ＴＴＬ

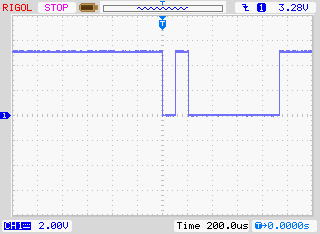

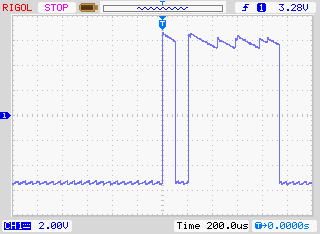

０１ｈ ＲＳ２３２Ｃ ０１ｈ ＴＴＬ
０２ｈ ＲＳ２３２Ｃ ０２ｈ ＴＴＬ
０３ｈ ＲＳ２３２Ｃ ０３ｈ ＴＴＬ

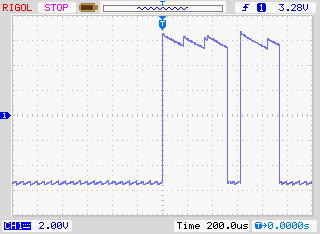

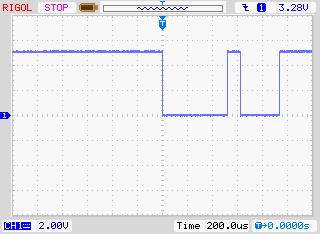

１０ｈ ＲＳ２３２Ｃ １０ｈ ＴＴＬ

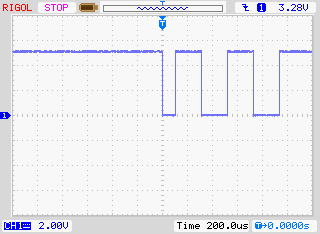

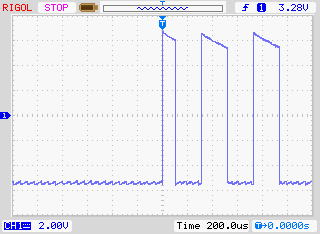

３３ｈ ＲＳ２３２Ｃ ３３ｈ ＴＴＬ

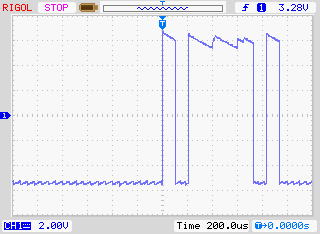

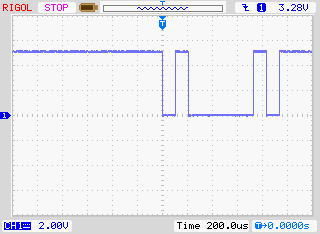

４１ｈ ＲＳ２３２Ｃ ４１ｈ ＴＴＬ

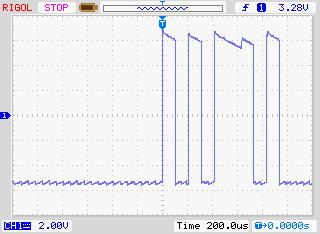

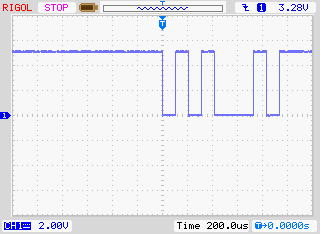

４５ｈ ＲＳ２３２Ｃ ４５ｈ ＴＴＬ

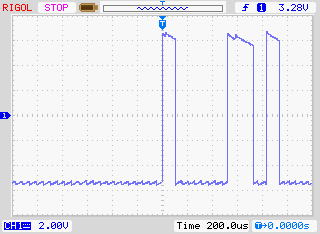

４Ｆｈ ＲＳ２３２Ｃ

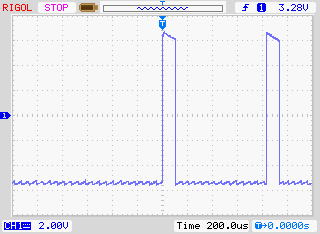

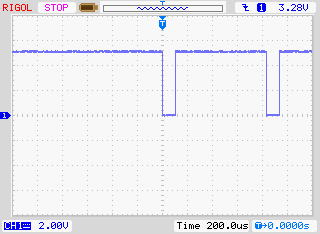

７Ｆｈ ＲＳ２３２Ｃ ７Ｆｈ ＴＴＬ

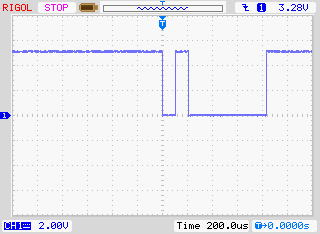

８１ｈ ＲＳ２３２Ｃ ８１ｈ ＴＴＬ

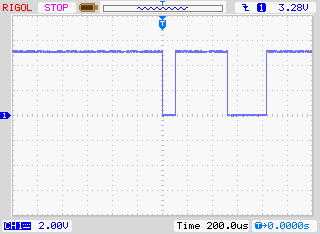

８Ｆｈ ＲＳ２３２Ｃ ８Ｆｈ ＴＴＬ

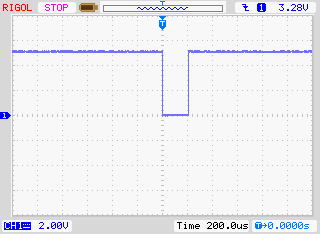

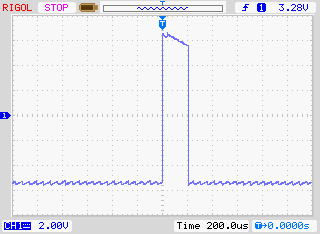

ＦＥｈ ＲＳ２３２Ｃ ＦＥｈ ＴＴＬ

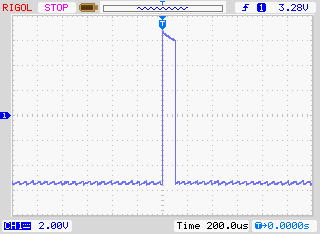

ＦＦｈ ＲＳ２３２Ｃ ＦＦｈ ＴＴＬ
