ＴＤ６２０８３実験

• ご注意

　この記事により生じたいっさいの損害に対し、責任を負わないことをご了承ください。

• 目的

ＴＤ６２０８Ｘシリーズは、入力電圧によって各種類があります。
そのなかでも、ＴＤ６２０８３はメジャーで安価です。

　制御系では　１２〜２４Ｖ系電源がよく使用されていますが、制御電源電圧によりＩＣを交換するのは
面倒であるし、また車両の２４Ｖ系の場合、発電機がバッテリーを充電しているので、ＩＣ入力の
絶対最大定格である３０Ｖを微妙に越える場合が考えられます。

　そこでメジャーなＴＤ６２０８３を用いて１０Ｖ〜３０Ｖまで安心して入力できる回路を考えてみました。

• 　ＴＤ６２０８３の資料

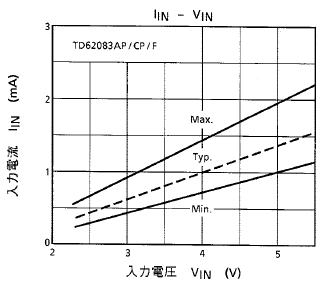

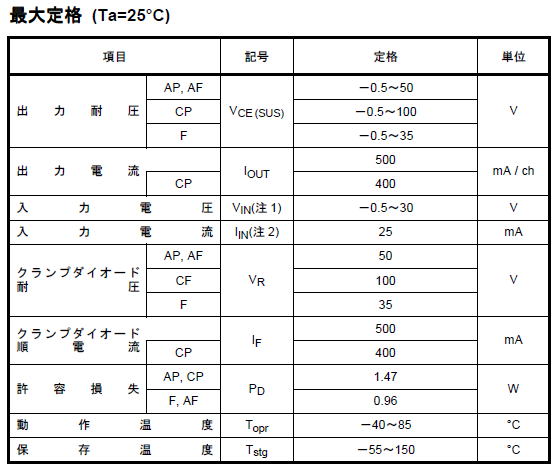

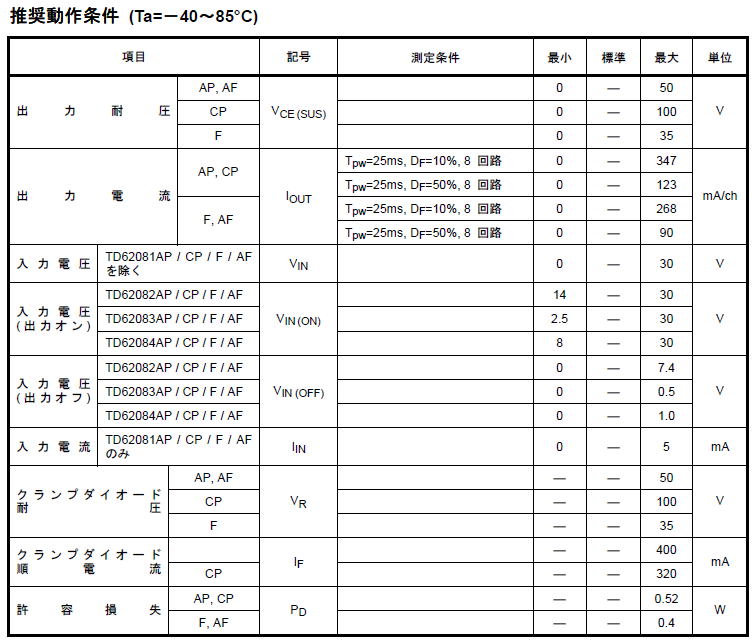

東芝様のデータシートの抜粋です。

• 実験

試験回路は次のよう感じです。



　　

フォトカプラ　　　　　　　　　　　ＰＳ２５０２（旧ＮＥＣ）

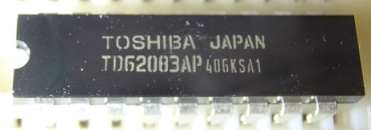

ダーリントントランジスタ　　　ＴＤ６２０８３ＡＰ











TD62083内の2.7kと7.2kの接続点を V4'とします。(一段目のトランジスタのベース電圧)

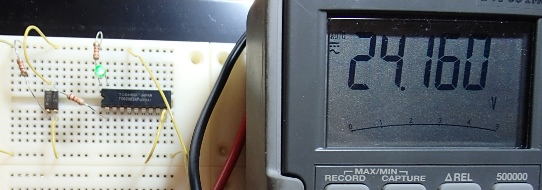

　３０Ｖ電源がないため試験できませんでしたが、２４Ｖ時にＶ４電圧が５．３Ｖ程度であることから、
入力に３５Ｖぐらい印加されたとしても最大定格までは余裕があるので安心感があります。
念のため、測定したデータからそれぞれの電源電圧の時のＶ４電圧を推定してみます。

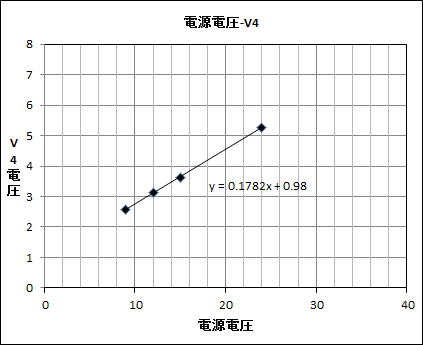

上記近似式は、EXCELの近似式によりもとめたものです。

Ｘは電源電圧、Ｙは推定されるＶ４電圧です。
