ATMega128-16AU

• 外観写真

左列の一番上が１番ピンです。



ダイセン電子製の６４PIN　QFP　０．８ｍｍピッチに実装してみました。

• Ｌチカ挑戦

電源と　ＰＧ０　に　ＬＥＤ　を接続しただけです。

クロック源は、内部発振８ＭＨｚを使用します。

• おぼえがき

単純にできると思ったが、いろいろと癖があった。


１．ＩＳＰの接続

　　　　ＳＣＫ　　　ＰＢ１（ＳＣＫ）
　　　　ＭＩＳＯ　　ＰＥ１／ＴＸＤ０／ＰＤ０
　　　　ＭＯＳＩ　　ＰＥ０／ＲＸＤ０／ＰＤＩ


２．ポート交互出力ができない

　　　　ＰＩＮｘ＝（１＜＜ＰＩＮＸｎ）

　　　　が全く動かない。

　　　　データシートを見ると、tiny2313やmega328などPINXnでtoggle出力の説明があるが
　　　　mega128のデータシートには説明がなかった。

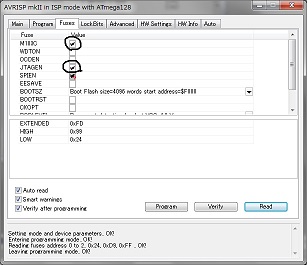

３．ｆｕｓｅビットの設定



Ｍ１０３Ｃは、ＡＴＭＥＧＡ１０３互換設定で、これをはずさないとＰＧ０が使えませんでした。
標準出荷状態では、チェックが入っているようです。



ＪＴＡＧＥＮはＪＴＡＧインタフェースを使うときには必要ですが、
私は持っていないのでチェックをはずしました。



その他の設定も上記のようにしました。

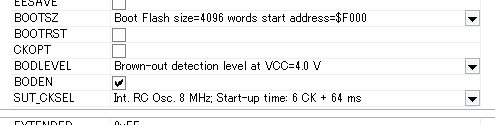

16MHzのセラロックを外部クロックにしたとき、ヒューズビットのＣＫＯＰＴに
チェックをいれないと１６ＭＨｚで動きませんでした。
よくわかりませんが、４ＭＨｚで動作していました。

もちろんSUT_CKSELは
　　　　Ext. Crystal/Resonator High Freq.; Start-up time: 16K CK + 64 ms
です。
