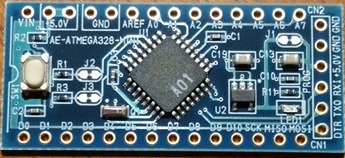

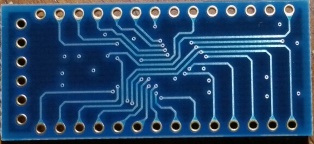

AE-ATMEGA328-MINI
２０１９．０６


秋月電子通商にて購入

現時点で￥７８０でした。

マイコンボードとしてはかなり安価です。
チップは ATMEGA328 16MHzです。








このボードにはＵＳＢインタフェースが搭載されていません。
従って、レベル変換器を通す必要があります。

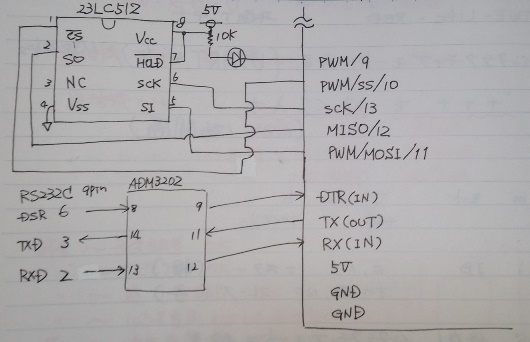

今回は、ＡＤＭ３２０２を接続しています。
レベル変換用ＩＣは115kbpsでも問題ないものを選定しています。
ＡｒｄｕｉｎｏのＤＴＲ端子は入力端子で、レベルが H -> L または L->H に変化するたびにArduinoをリセットします。
今回はDTRを接続していますが、Arduino IDE の書き込み時は、DTRでもRTSでも大丈夫です。

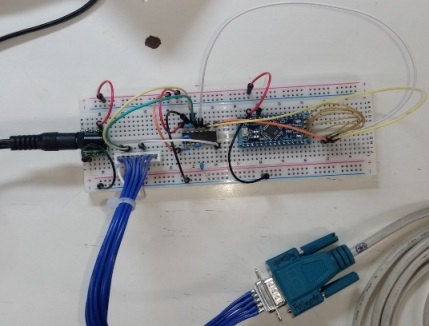

また、テスト用にシリアルＳＲＡＭとＬＥＤを接続しています。

外部から５Ｖを供給するため、Ｊ１のジャンパーをカットします。
Arduino基板のＶｉｎではなく、5.0Ｖから電源を供給します。



Vinから電源を供給する場合は、J1のパターンカットは必要ありません。



消費電流は、この回路構成で約２０ｍＡぐらいでした。

他にＩ／Ｏ回路を増設すれば、もっと増えるかもしれません。

23LC512-I/P(Microchip)を使用しています。
これも秋月電子通商で\170です。
メモリ容量は64kBです。

／ＣＳ　をＨにしないと、スタンバイモードにはなりません。
インタフェースは、ＳＰＩです。
設定により、２ビットモード、４ビットモードも使用可能です。

ArduinoにはＳＰＩインタフェースがありますので、それを利用します。

/CS をＨにすると、消費電流は　4uA 程度になります。
/CS がLだと、ＳＲＡＭアクセス無しでも 約1mA(5V時実測値)の電流が流れます。

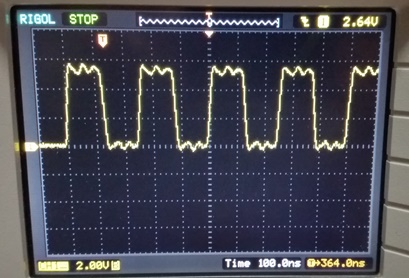

Arduino の SPIインタフェースをそのまま利用した場合、デフォルトでSCKは４ＭＨｚになります。

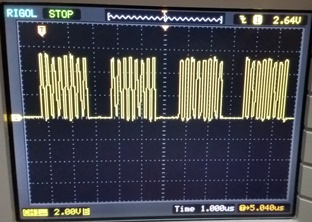

SPIで
[コマンド]
[アドレス 上位8bit]
[アドレス 下位8bit]
[データ]

の順でデータを書き込みます。

読み出しも同様です。

以降、データを連続することにより、連続アドレスで読み書きすることができます。

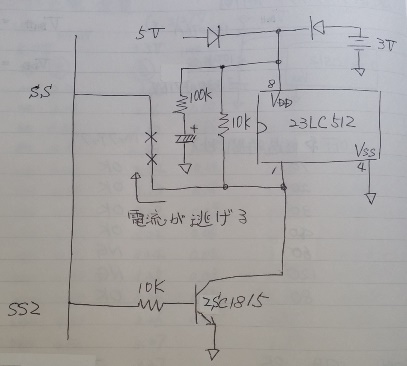

Ａｒｄｕｉｎｏ基板にＳＲＡＭのバックアップを接続する場合、注意が必要です。

ＳＳに／ＣＳを接続した場合、バッテリーバックアップ時にＳＳ端子に電流が逃げていきます。
従って、電池がすぐに放電してしまいます。

そこで、 間にトランジスタを挿入することで漏れ電流を防ぐことができます。
ただし、トランジスタを挟むことで、／ＣＳの極性が反転します。また、信号が遅延します。
信号が遅延し、／ＣＳよりも先に、ＳＣＫが動作してしまいます。

したがって、標準のＳＰＩライブラリを使用することができません。

ＳＰＩライブラリを改変すれば動作可能ですが、Arduinoにまだ空き端子があるので、
別のデジタル出力ポートを用意し、ＳＰＩアクセスする前に／ＣＳをＳＳ２にて制御するようにします。

ＳＳ端子は、空き端子とし、ＳＳ２で制御することによりＳＰＩライブラリを標準で使用することができます。

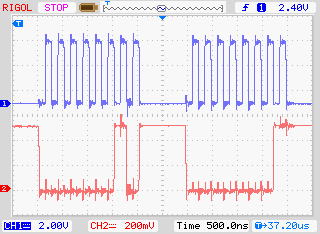

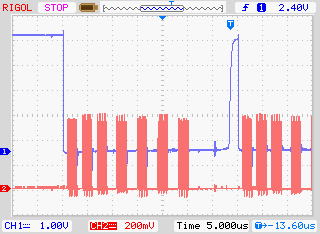

　　　　　　　／ＣＳとＳＣＫのタイミング

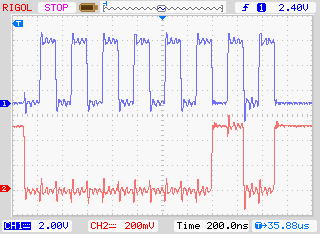

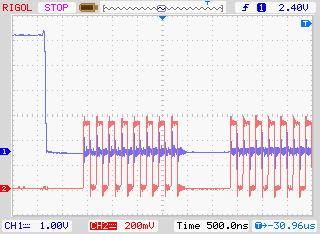

　　　　　　　　ＳＣＫとＳＯのタイミング

ＳＣＫの立ち上がりでデータを読み込みます。
