おなじみのフォトカプラです。
すでに生産中止で入手困難かもしれません。
代替えとしてTLP785などがあります。
TLP621
おなじみのフォトカプラです。
すでに生産中止で入手困難かもしれません。
代替えとしてTLP785などがあります。

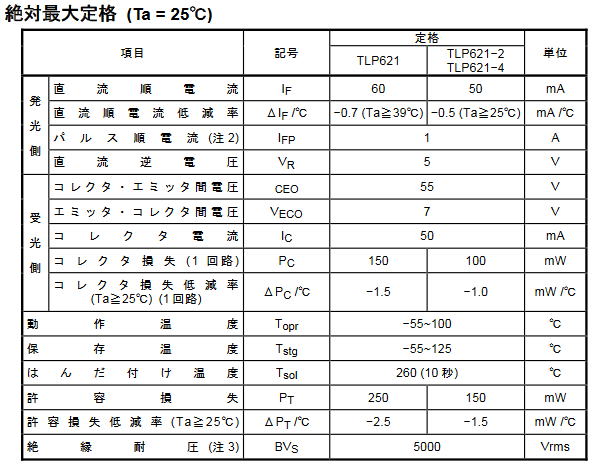

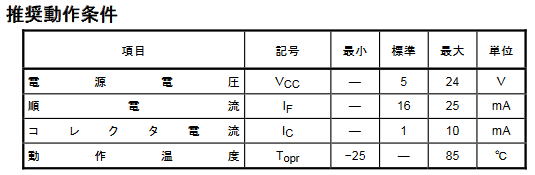

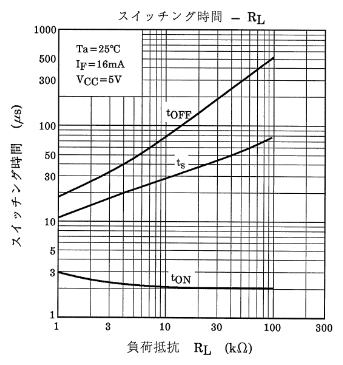

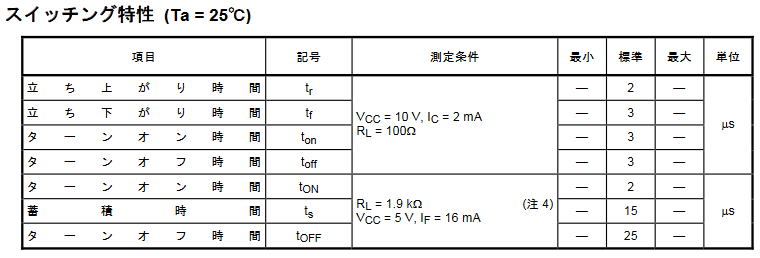

データシートを見ればわかることですが伝搬実験を行ってみました。
回路図は以下のようにしています。
R1, R2の条件を変更してオシロスコープで観測してみました。

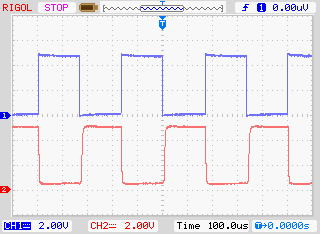

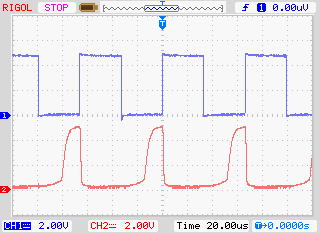

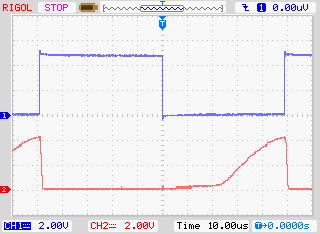

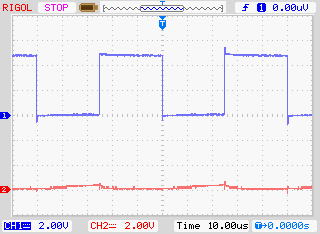

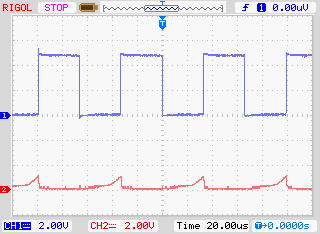

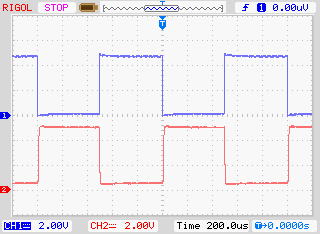

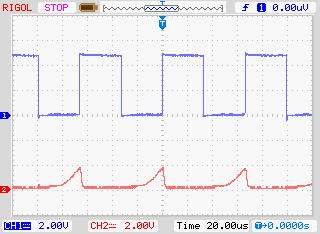

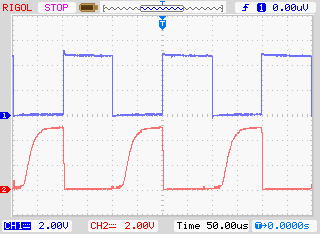

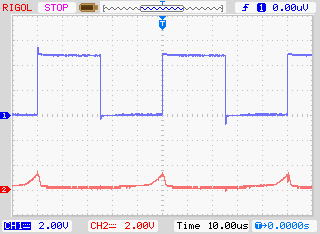

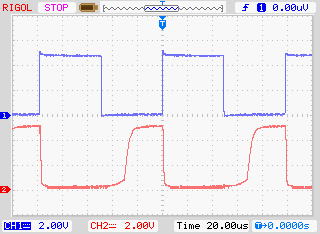

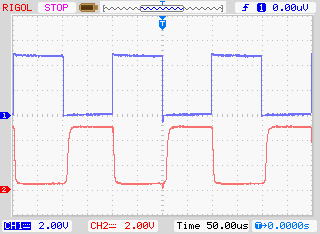

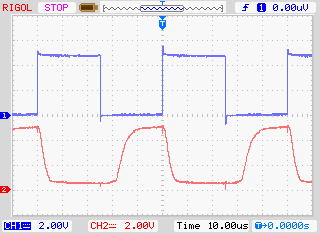

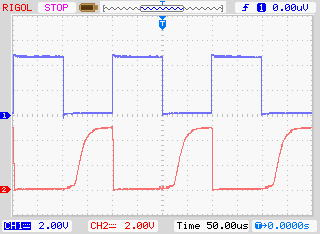

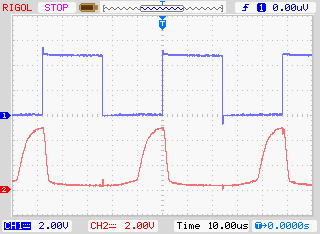

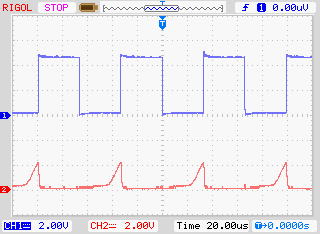

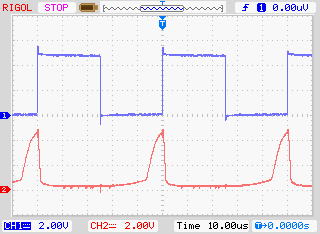

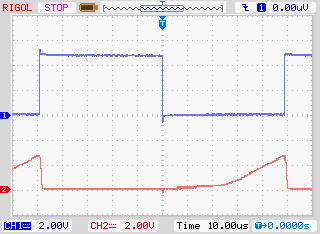

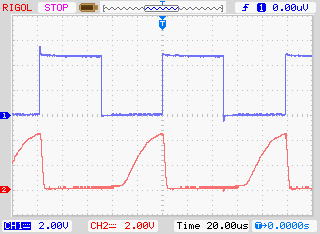

---------- R1 : 3.3k, R2 : 10k --------------

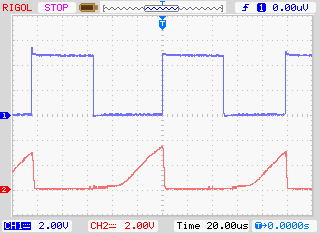

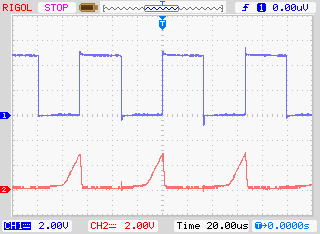

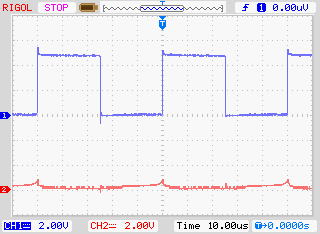

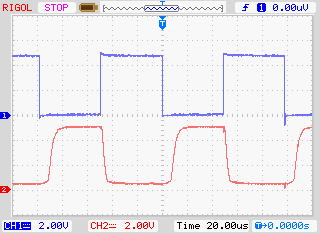

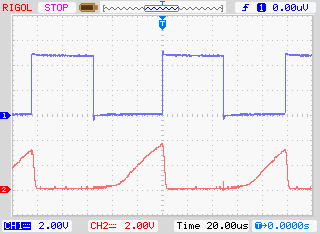

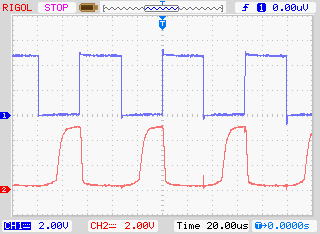

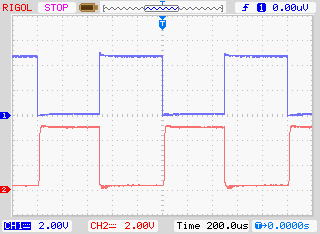

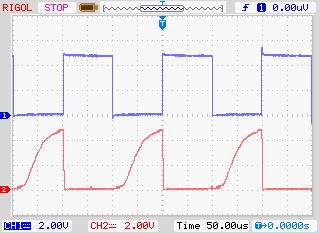

1kHz 3kHz
5kHz 10kHz
15kHz 20kHz

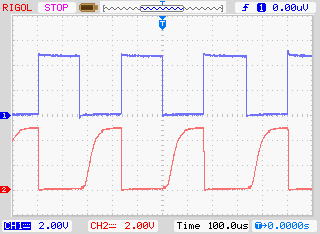

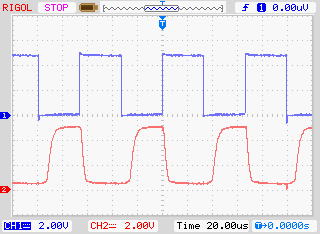

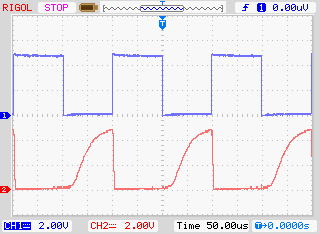

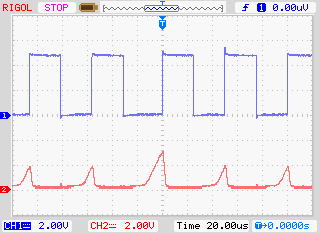

---------- R1 : 2k, R2 : 10k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz

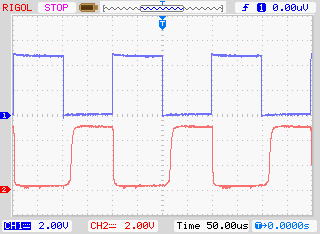

---------- R1 : 1k, R2 : 10k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz

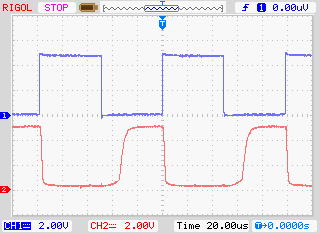

---------- R1 : 3.3k, R2 : 5.1k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz

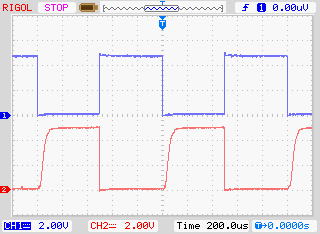

---------- R1 : 2k, R2 : 5.1k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz
---------- R1 : 1k, R2 : 5.1k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz

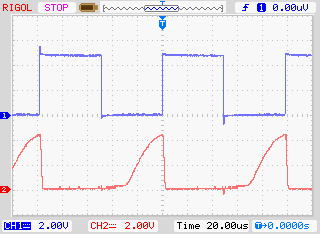

---------- R1 : 3.3k, R2 : 1k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz
---------- R1 : 2k, R2 : 1k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz
---------- R1 : 1k, R2 : 1k --------------
1kHz 3kHz
5kHz 10kHz
15kHz 20kHz

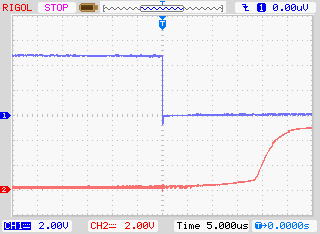

*********************伝搬遅延時間******************************

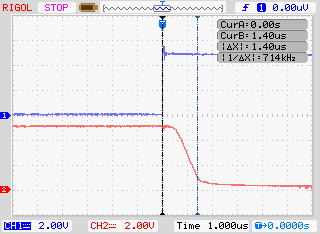

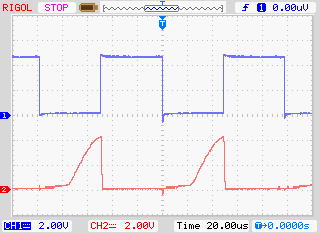

R1 : 1k, R2 : 1k, 10kHz 遅延時間拡大

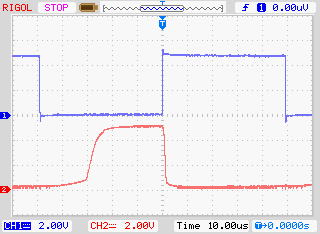

R1 : 1k, R2 : 5.1k, 10kHz 遅延時間拡大

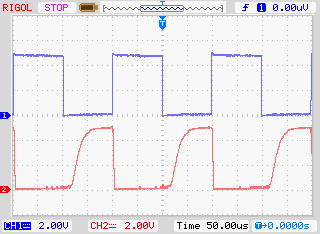

R1 : 1k, R2 : 10k, 10kHz 遅延時間拡大
