MTC-C162DPRN-2N

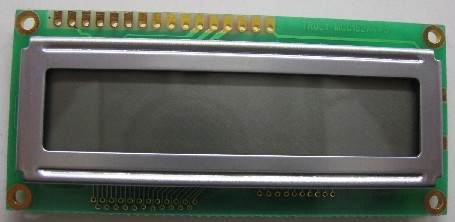

TRULY社製のキャラクタＬＣＤ（１６×２）です。
デジットで￥６００で買いました。
| ピン番号 | 記号 | 機 能 |
|---|---|---|
| 1 | Vss | グランド |
| 2 | Vdd | ５Ｖ |
| 3 | Vo | コントラスト |
| 4 | RS | レジスタ選択 |
| 5 | R/#W | リード・ライト |
| 6 | E | イネーブル |
| 7 | DB0 | データビット０ |
| 8 | DB1 | データビット１ |
| 9 | DB2 | データビット２ |
| 10 | DB3 | データビット３ |
| 11 | DB4 | データビット４ |
| 12 | DB5 | データビット５ |
| 13 | DB6 | データビット６ |
| 14 | DB7 | データビット７ |
| 15 | BLA | バックライト アノード |
| 16 | BLK | バックライト カソード |
バックライト端子はありますが、バックライトはついていません。
資料サイト http://info.hobbyengineering.com/specs/MTC-C162DPRN-2N-V10.pdf
コントロールは、ＨＤ４４７８０互換で、使いやすい。
もちろんデータバス４ｂｉｔモードも使用できる。
