M4024

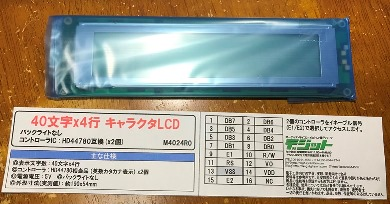

SEIKO製のキャラクタＬＣＤ（４０×４）です。

デジットで￥６００で買いました。

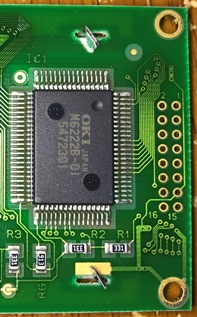

信号は、１６極です。

ピン番号 記号 機　能
1 DB7 データビット７
2 DB6 データビット６
3 DB5 データビット５
4 DB4 データビット４
5 DB3 データビット３
6 DB2 データビット２
7 DB1 データビット１
8 DB0 データビット０
9 E1 イネーブル1
10 R/#W リード・ライト
11 RS レジスタ選択
12 Vo コントラスト
13 Vss グランド
14 Vdd ５Ｖ
15 E2 イネーブル2
16 NC 　


コントロールは、ＨＤ４４７８０互換のようです。
カタカナも同じようで表示います。
もちろんデータバス４ｂｉｔモードも使用できます。
