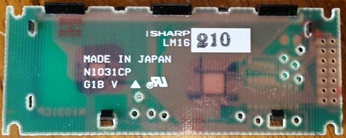

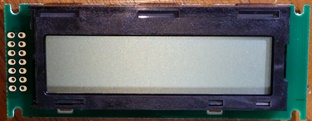

LM16210
SHARP製のキャラクタＬＣＤ（１６×２）です。
デジットで１０個パック￥２０００で買いました。
信号は、他の１４極ＬＣＤと同じでした。
| ピン番号 | 記号 | 機 能 |
|---|---|---|
| 1 | Vss | グランド |
| 2 | Vdd | ５Ｖ |
| 3 | Vo | コントラスト |
| 4 | RS | レジスタ選択 |
| 5 | R/#W | リード・ライト |
| 6 | E | イネーブル |
| 7 | DB0 | データビット０ |
| 8 | DB1 | データビット１ |
| 9 | DB2 | データビット２ |
| 10 | DB3 | データビット３ |
| 11 | DB4 | データビット４ |
| 12 | DB5 | データビット５ |
| 13 | DB6 | データビット６ |
| 14 | DB7 | データビット７ |
資料は見つけられませんでしたが、外形とピン配置を調べたものを下記に示します。
なお、寸法はノギスで測ってますので正確かどうかはわかりません。
（参考程度にご覧ください）
資料 lm16210.pdf
コントロールは、ＨＤ４４７８０互換のようです。
カタカナも同じようで表示います。
もちろんデータバス４ｂｉｔモードも使用できます。

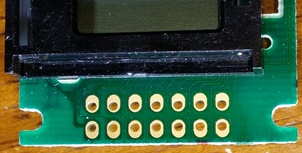

左下が１番ピンです。右上が１４番ピンです。

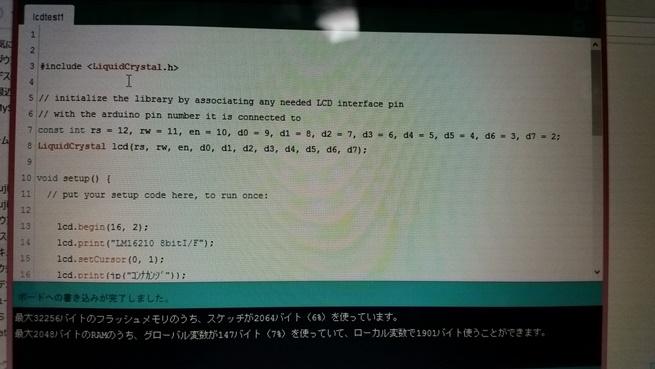

ARDUINO UNO 互換機でテストしてみました。

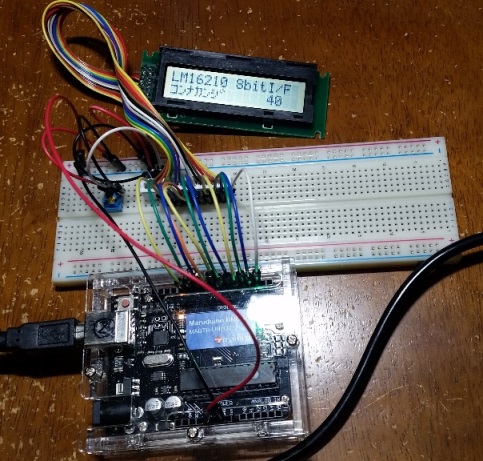

8bit I/F接続時

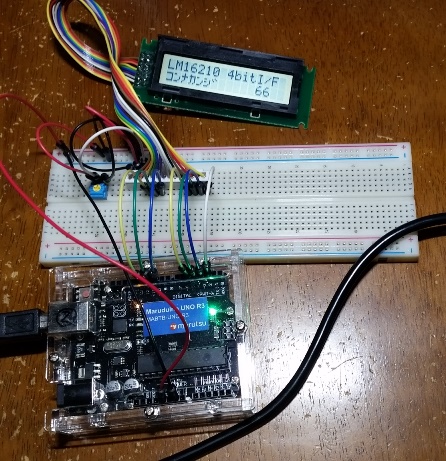

4bit I/F接続時
