DMF51026

DMF-51026NY-LY

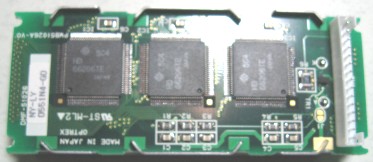

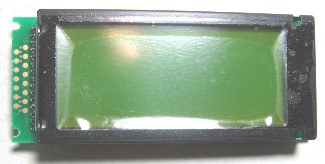

外観写真

概要

オプトレックス社製のグラフィックＬＣＤ（１６０×６４dot）です。

デジットで￥５００で買いました。

Pin No	Symbol	Level	Function
1	FLM	H/L	First Line Marker
2	LP	H/L	Data Latch Signal
3	CP	H/L	Clocl Signal for Shifting Data
4	M	H/L	Alternate Signal for LCD Drive
5	Vadj		Voltage Level for LCD Contrast Adjustment
6	Vcc		Power Supply for Logic(5v)
7	Vss		Power Supply(0v, GND)
8	Vee		Power Supply for LCD Drive
9	D0	H/L	Display Data
10	D1	H/L	Display Data
11	D2	H/L	Display Data
12	D3	H/L	Display Data
13	#DISPOFF	H/L	Display Control Signal H:on, L:off
14	ANODE		LED Anode Terminal
15	CATHODE		LED Cathode Terminal

横160ドットを４ビットずつ転送していきます。
６４ラインをスキャンします。

このＬＣＤはＶＲＡＭもコントロール回路も内蔵していません。
当然フォントも内蔵していません。

この写真は、ＰＩＣ１６Ｆ８７７Ａでコントロールした物です。

Ｖｅｅは－１０Ｖを作るのに、　ＭＡＸ６８０を使いました。（マルツ電波で \588）

FLMは、第一ラインスキャン時ON,　２ラインから６４ラインまではオフ。LPでラインを送ります。

４ビットのデータをセットし、ＣＰでデータを送っておきます。
　　１６０÷４＝４０
で、横１ラインでは４０回送ります。
ちなみに、画面左側が上位ビットです。

Ｍは１ラインごとに反転します。（ほんとに正しいかどうかは不明）

バックライト端子には、抵抗が内蔵されているので、５Ｖをかけるだけで点灯します。

画面走査は、３０フレーム／秒ぐらいしないとちらつきます。

私のプログラムが悪いのかもしれませんが、ＰＩＣを２０ＭＨｚで動かしても間に合っていません。（現状）
画面に表示されている文字は、プログラムメモリにフォントを書き込んであり、１回１回読み込んでいます。
