16278S2RT
台湾のDATA VISON社製の DV-16278-S2RTが正式名ではないかと思われる。
メーカーページを当たってみたが、この型番は見あたらなかった。
デジットで￥６００で売っている。

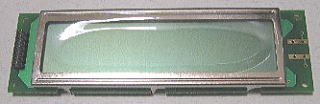

１６文字×２行で、文字が大きいので見やすい。
| ピン番号 | 記号 | 機 能 |
|---|---|---|
| 1 | GND | グランド |
| 2 | Vcc | ５Ｖ |
| 3 | Vo | コントラスト |
| 4 | RS | レジスタ選択 |
| 5 | R/#W | リード・ライト |
| 6 | E | イネーブル |
| 7 | DB0 | データビット０ |
| 8 | DB1 | データビット１ |
| 9 | DB2 | データビット２ |
| 10 | DB3 | データビット３ |
| 11 | DB4 | データビット４ |
| 12 | DB5 | データビット５ |
| 13 | DB6 | データビット６ |
| 14 | DB7 | データビット７ |
コントロールは、ＨＤ４４７８０互換で、使いやすい。
もちろんデータバス４ｂｉｔモードも使用できる。
